9 Volt Akkulader

 Da ich mich bereits mit einigen 9 Volt Akkuladern herumgeaergert habe, habe ich mich zum Bau einens
selbst entwickelten 9 Volt NiMh-Akkulader entschlossen.

 Die gekauften Akkulader , die ich bisher verwendete, haben die Akkus mit einem Konstantstrom von
15 - 30 mA geladen. Das vertragen die 9 Volt Bloecke anscheinend nicht gut.
Auch das schnelladen vertragen sie nicht gut.

 Bei meinen Versuchen, musste ich feststellen, dass das laden mit einem Konstantstrom keine Verbesserung
brachte. Also konzentrierte ich mich auf das Impulsladen. Dabei stellte ich fest, dass die Akkus deutlich
länger funktionierten. Auch konnte ich feststellen, dass 2 totgeglaubte Akkus wiederverwendbar waren.
Zwar nur mehr mit ungefaehr 60% der aufgedruckten Kapazitaet, aber das war kein Problem fuer mich.

 Meine 9 Volt NiMh Akkus lade ich zur Zeit mit 60 mA und einem Puls-Pausenverhaeltnis von 95% zu 5%.
Frequenz ist ca. 110 kHz.

 Bei meinem 9 Volt Lader verwendete ich den ATMega48 mit einem 2x16 LCD.
Der Rest sind Standardbauteile.  Der R7 (Strombegrenzung) muss angepasst werden.
Als Stromversorgung dient ein 12 Volt Steckernetzteil.

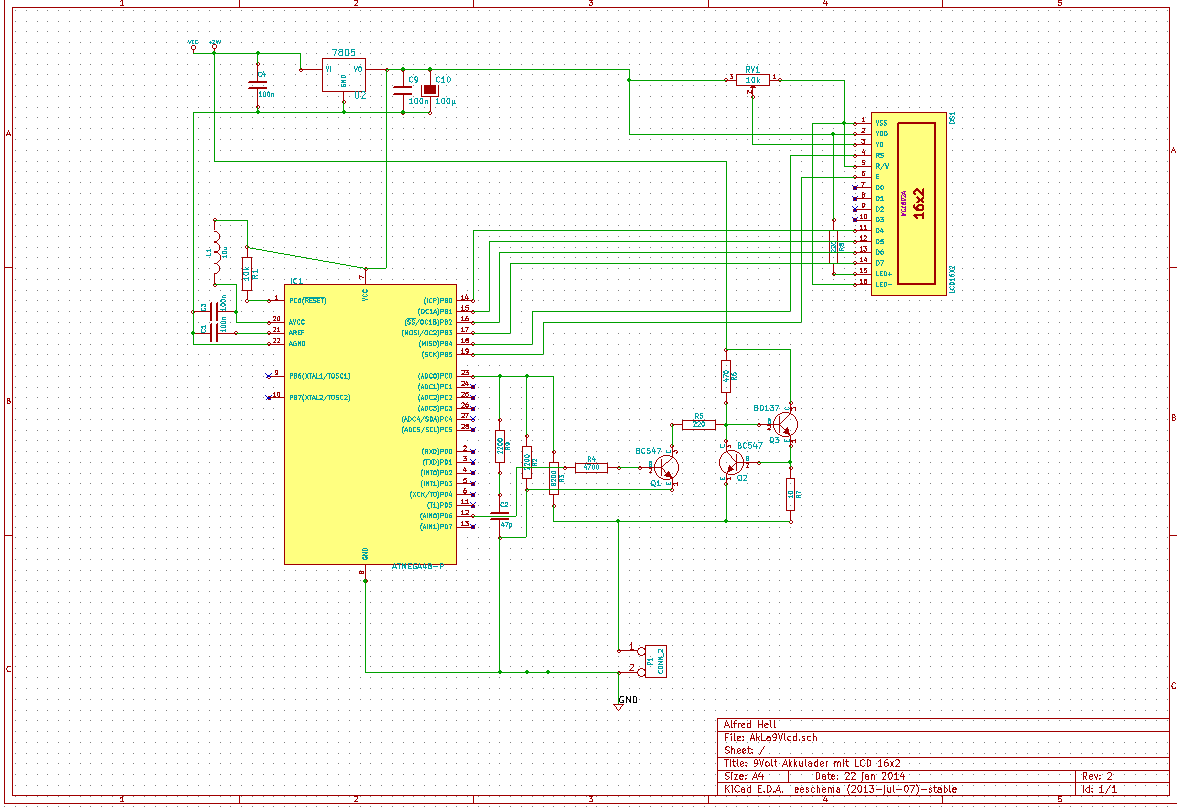

Der Schaltplan:

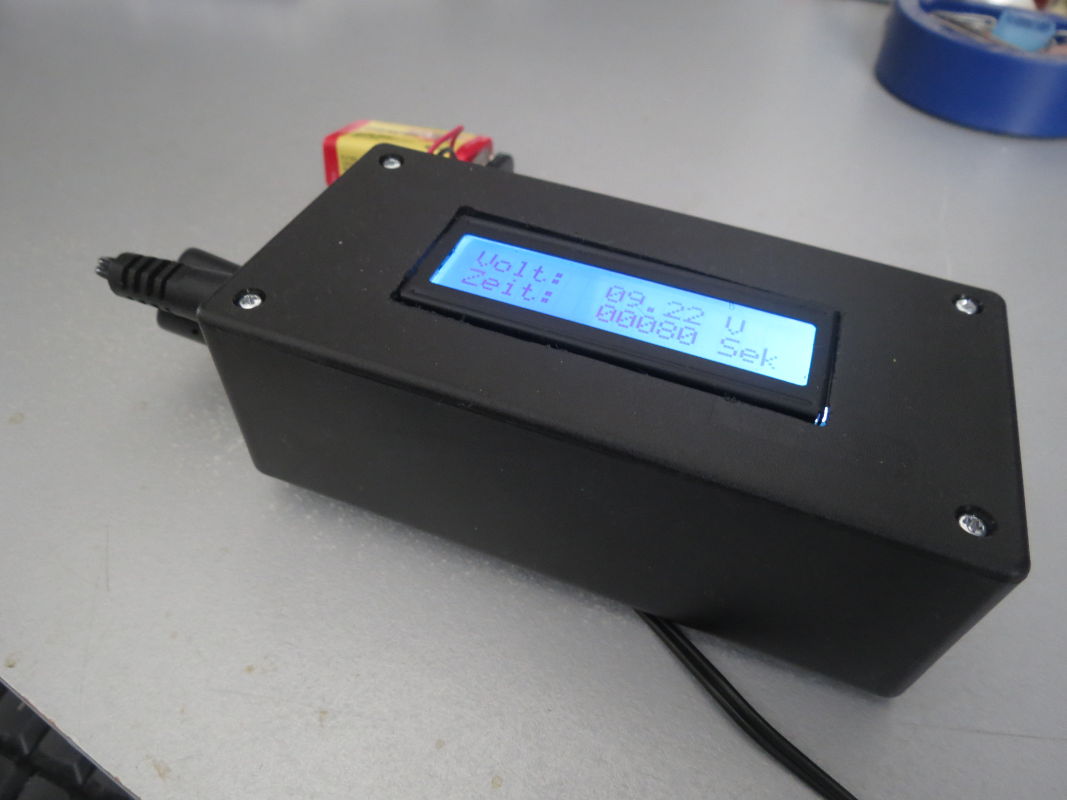

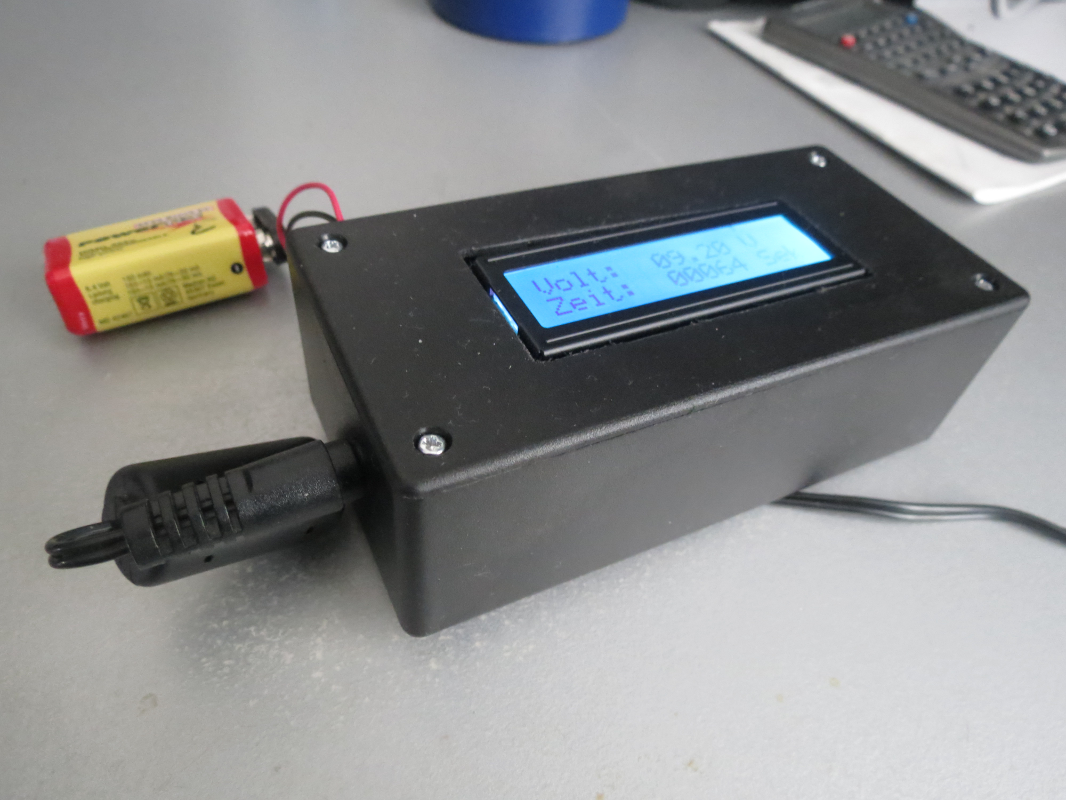

Noch einige Bilder:




  Hier noch das Avr-Programm:
  Hier gehts zum Download.
  akkulader9Vlcd.asm (akkulader9Vlcd.zip 4 283 Bytes)
