Tuergong  mit  Avr  Tiny  13a


 Da unser Tuergong den Geist aufgab, musste Ersatz her.
 Das ist natuerlich eine Aufgabe fuer einen Avr.
 Nachdem eine suche im Netz einige brauchbare Ergebnisse lieferte, mir aber keines der Projekte zusagte,
 musste halt eine kostenguenstige Eigenentwicklung her.

 Vorgabe war: Mp3 abspielen, guenstig, avr und einfacher Austausch der Melodie.

 Beim Chinamann erstand ich einen Mp3player fuer 1,50 Euro, dazu kam noch ein TDA2003 Soundchip,
 ein Kleinlautsprecher (Durchmesser 60mm) und ein Gehaeuse.
 Der Tiny13a mit Relais und Stromversorgung kommt auf Lochraster.

 Der Mp3player fuer einsfuffzig:   :)

 							(c) Alfred Hell
  Um den Preis kann man nix falsch machen.

 Die Stromversorgung kam vom Klingeltrafo (8V ac), dahinter Gleichrichter und C und ein 7805 fuer den Tiny.
 Der Klingeltaster loest am Avr einen Interupt aus, der erwacht aus dem Tiefschlaf und schaltet mit dem
 Relais den Mp3player und den Verstaerker ein.

 Die Mp3-Datei wird einfach auf eine SD-Karte kopiert und kann natuerlich beliebig ausgetauscht werden.
 Der Avr begrenzt die Abspieldauer auf ca. 8 Sekunden.

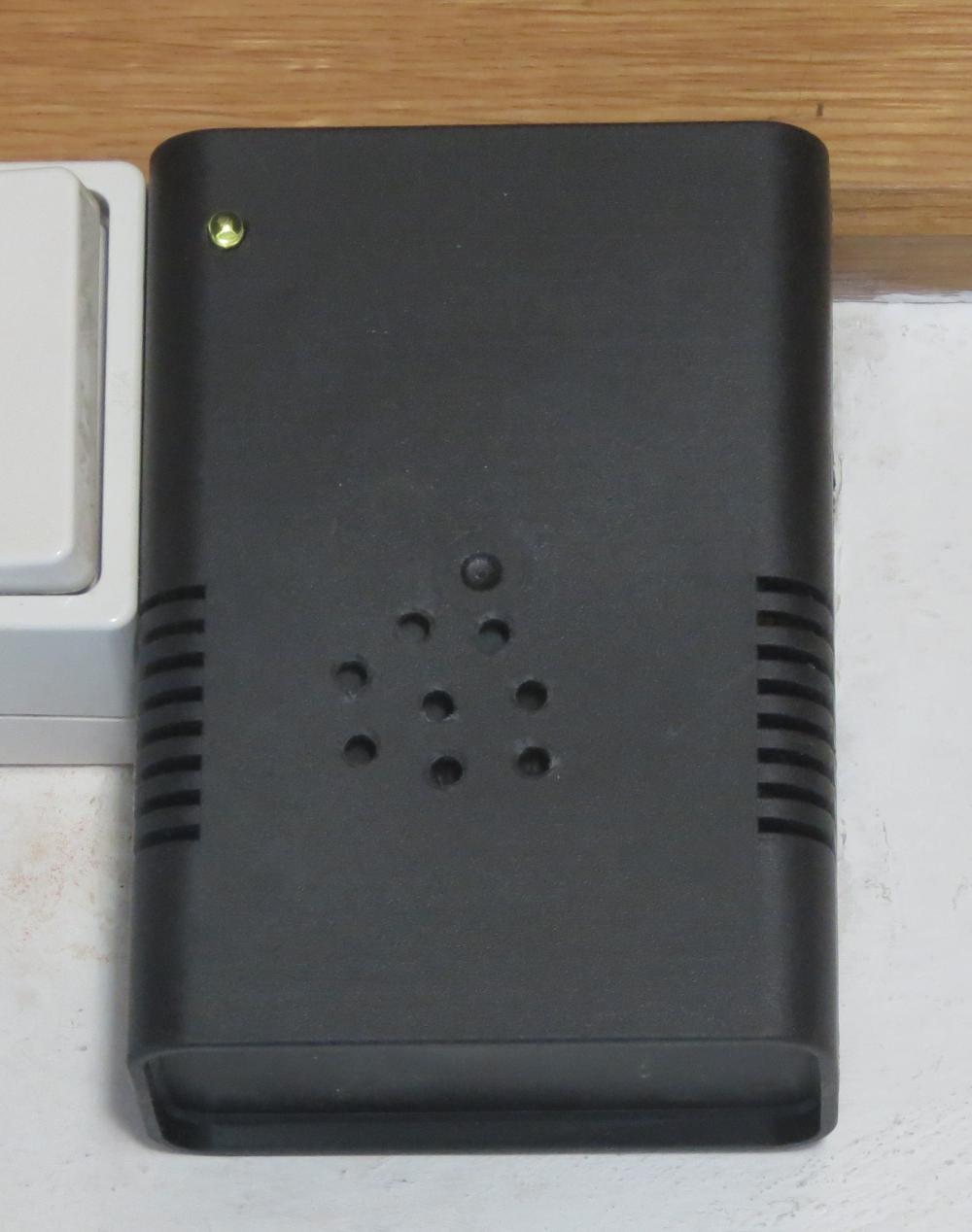

 So sieht das ganze aus:

   					(c) Alfred Hell

  Hier gehts zum Quellcode: Download.
