Nachdem ich in verschiedene Foren wertvolle Infos gesammelt hatte, habe ich mir 2012 eine
Optimum BF20L gekauft. Fuer das Hobby ist es eine ganz brauchbare Maschine.

Es sind halt einige Verbesserungen notwendig.
Z.B. ein Huefthalter wie im forum.zerspanungsbude.net empfohlen.

Dieses Forum kann ich allen empfehlen, die sich eine Hobby-Fraese zulegen,
bzw. Erfahrungen sammeln wollen.

Da ich auch eine Umruestung auf CNC plante, mussten auch die Antriebe der
X- und der Y-Achse geaendert werden. Die X-Achse hatte 0,4mm und die Y-Achse
hatte 0,3mm Umkehrspiel, was natuerlich vielzuviel ist.

Da kommt man kaum um Kugelumlaufspindeln herum.
Da mir die Kugelumlaufspindeln zu teuer sind und ich im Netz nichts
brauchbares gefunden habe, musste eine Eigenentwicklung her.

Die original Trapezgewindespindeln blieben drin und ich habe geschaut, dass kein
Laengsspiel vorhanden ist.

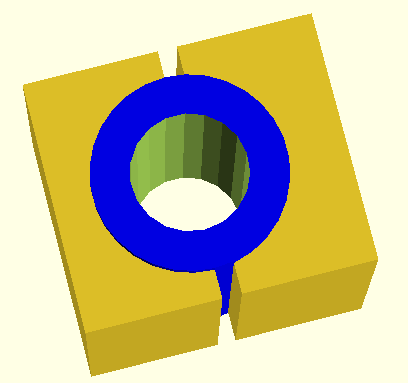

Die Kunststoffmutter ist in einem Stahlgehaeuse, das etwas groesser als das Originalmutternblock
ist und dass sie noch in die Aussparungen reinpassen. Die Kunststoffmutter ist aus POM
(PTFE oder ZEDEX waeren besser).
POM braucht zwar keine Schmierung, ist aber nach meiner Erfahrung nicht zu empfehlen.
Ab und zu ein Tropfen Oel auf die Spindel und der Motor tut sich deutlich leichter.
Das Gewinde ist fast spielfrei geschnitten. Das Stahlgehaeuse ist mittig geteilt und mit
4 Schrauben geklemmt. Dadurch erreichte ich ein Umkehrspiel von 0,07mm in der X-Achse und
0,09mm in der Y-Achse.


			(c) Alfred Hell

Als CNC-Steuerung verwende ich Linuxcnc (ehemaliger Name EMC2).
Auf Linuxcnc.org gibt es ein fertiges Ubuntu-Image zum installieren, und damit braucht man
sich nicht mit hal herumschlagen.
Als Antriebe verwende ich 3 3Nm-Steppermotoren mit 3 MA860H Treiberstufen plus ein Breakoutboard.
Die Adapter und Kupplungen fuer die Steppermotoren hab ich selbst gebaut.
Jetzt braucht man nur mehr die notwendigen Einstellungen vornehmen.

Nachdem ich schon einiges gefraest hatt, (z.B. Schnellwechselhalter fuer meine
Hobby-Drehe) raucht mir eines Tages der Motor ab. Die Kuehlung mit den Minischlitzchen
an der Rueckseite ist mehr als bedenklich.
Als Ersatz baute ich einen alten Waschmaschinenmotor ein, der hat zwar nur ca. 400W aber
in der Not frisst der Teufel Fliegen. Der Motor laesst sich auch mit der
Originalsteuerung betreiben. Muss so lange funktionieren bis mein neuer Fraeskopf fertig ist

Der Motor fuer meinen neuen Fraeskopf kommt aus einer defekten Hauswasserpumpe (1,1KW).
Der wird mit einem Frequenzumrichter angetrieben

Detailierte Berichte mit Fotos kommen noch.

Ich möchte mich hiermit bei den Betreibern des Forums forum.zerspanungsbude.net
und den Mitgliedern herzlichst bedanken, ohne die es wahrscheinlich zu dem einen oder
anderem Fehlkauf gekommen wäre.
