Weihnachtstern mit Atiny 2313

 Nach einer Vorlage aus der ct 2414.

 Nachdem mich dieser Vorschlag nicht ueberzeugt hat, habe ich einige Aenderungen vorgenommen.
Erste Modifikation war, ich habe die LEDs in Reihe geschaltet, nicht so wie im Bauvorschlag parallel.
Ausserdem habe ich das Programm in Assembler geschrieben, was auch keine besonderen Assemblerkenntnisse
erfordert. Da ich hier noch ein Steckernetzteil mit 22VAC und 6VA herumliegen hatte, konnte der
Ansteuerchip TLC5940 entfallen.

 Der Schalplan ist auch keine Hexerei. Je 5 LEDs in Reihe werden mit einem Vorwiderstand 1K 1W und
einem Transistor BC337 geschaltet. Basisvorwiderstand ist 10K. Das ergibt 10 Kanaele, die der
Tiny2313 ansteuert.

 Die meiste Arbeit machte der Stern. Die LEDs wurden mit Heisskleber eingeklebt und mit Litze
verbunden.

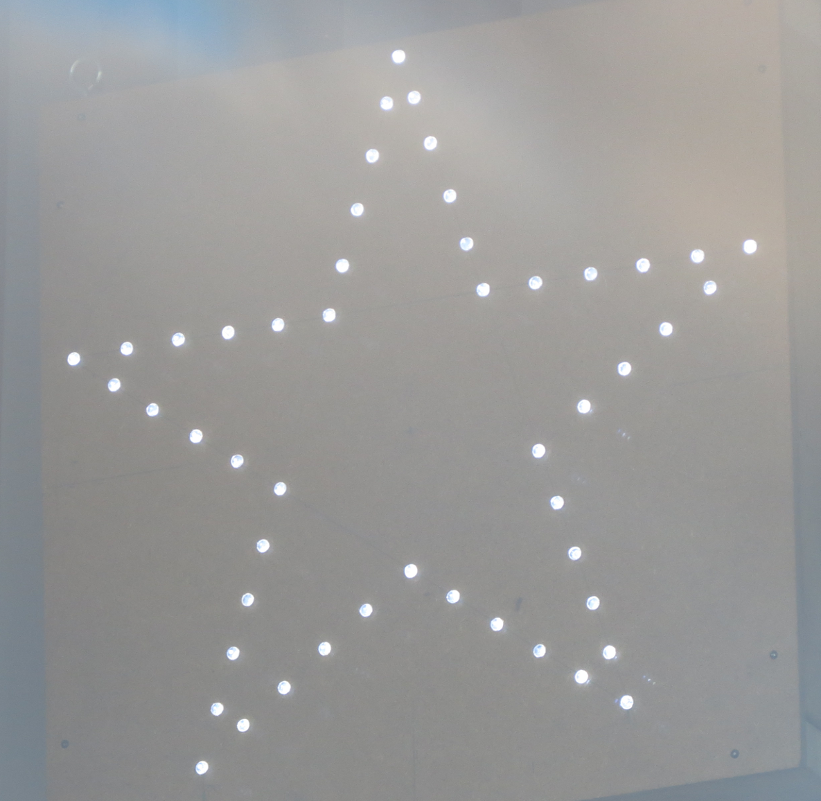

Noch ein Bild und ein Video:




  Hier noch das Avr-Programm:
  Hier gehts zum Download.
  ledstaernbc.asm (ledstern.zip 888 Bytes)
